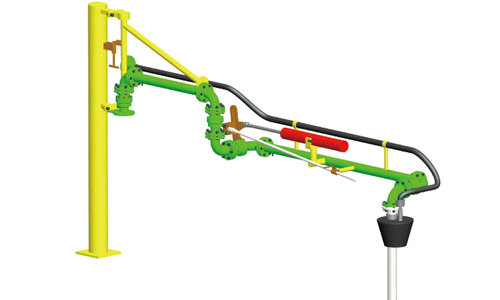

鹽酸鶴管 — 顧名思義，是用做鹽酸裝卸作業的鶴管。

首先來了解一下什么是鹽酸，鹽酸是氯化氫（化學式：HCl）的水溶液，又名氫氯酸，屬于一元無機強酸，工業用途廣泛。鹽酸的性狀為無色透明的液體，有強烈的刺鼻氣味，具有較高的腐蝕性。濃鹽酸（質量分?jǐn)?shù)約為37%）具有極強的揮發性，因此盛有濃鹽酸的容器打開后氯化氫氣體會揮發，與空氣中的水蒸氣結合產生鹽酸小液滴，使瓶口上方出現酸霧。

由上可見，鹽酸為腐蝕揮發性介質，需要采用特殊的裝車鶴管進行裝卸操作，通常鶴管型號為AL1412管道襯四氟，字母AL代表陸用液體裝卸臂，第一位數字1代表頂部裝卸，第二位數字4代表液相管的旋轉接頭數量為4，第三位數字1代表氣相管形式為上接式，第四位數字2代表液相管形式為下接式。

鹽酸鶴管參數：

1. 設計壓力：按要求；試驗壓力：按要求
2. 設計溫度：按要求
3. 輸送介質：鹽酸
4. 接管法蘭標準：HG/T 20592-2009
5. 公稱尺寸：液相：DN50-DN80 ; 氣相：DN25-DN50
6. 接車形式：密封帽頂部密閉裝車

鹽酸鶴管主要結構：

1. 立柱：起支撐作用，承受臂展開時的翻轉力矩
2. 旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件
3. 內臂：用于連接輸送管道，并與外臂連接的部件
4. 外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件
5. 平衡器：用于平衡外臂轉動力矩的部件
6. 垂管：能與槽車、槽船罐口連接或插入槽罐口的管件
7. 密封帽：貼合罐口起密閉作用

鹽酸鶴管主要材質：

1. 管道： 碳鋼襯四氟
2. 旋轉接頭：襯四氟
3. 主密封圈：襯四氟
4. 氣相管：PP
5. 垂管：PP
